منفاخ طرد مركزي

تتكون وحدة المنتج من الجيل الجديد من: الدافعة الطردية، محرك مغناطيس دائم عالي السرعة، محمل تعليق هوائي، ومحوّل تردد خاص.

٢. يقوم محرك المغناطيس الدائم بتشغيل الوحدة الرئيسية العائمة هوائيًا ويدير الدافعة الطردية لتدور بسرعة عالية. يتم تحويل الطاقة الحركية للمحرك إلى طاقة كامنة. يمر الغاز الخارج عبر الحجرة الحلزونية لتشكيل الهواء المضغوط.

٣. من خلال التحكم الكهربائي بالمستشعر ومحوّل التردد، تبدأ مكونات التعليق الهوائي في الوحدة الرئيسية بالعمل وتولّد شفطًا قابلًا للتحكم على الدوار لجعل عمود المحرك معلقًا وتحقيق حالة "الاحتكاك الصفري".

الطاقة العاملة

15 - 500 kW

إنتاجية الهواء الحرة

9 - 532 m3/min

ضغط العمل

0.015 - 0.2 MPa

طريقة التبريد

تبريد هوائي





مشاركة الرابط

المروحة الطردية هي جهاز صناعي لتحريك الهواء مصمم لتوفير تدفق هواء عالي وضغط مستقر لأغراض التهوية، ومعالجة المواد، والتطبيقات العملية. تشتهر هذه المراوح بتشغيلها الاقتصادي، ومتطلبات صيانة منخفضة، وقدرتها على التعامل مع نطاق واسع من معدلات التدفق والبيئات الصناعية. وبفضل تصميمها المتين للدوار والغلاف، تُستخدم المراوح الطردية على نطاق واسع في التصنيع، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ومحطات الطاقة، ومشاريع الهندسة البيئية.

تفاصيل المنتج تطبيقات المنتج

تقنية تعليق الهواء من الجيل التالي

منفاخ طرد مركزي عائم بالهواء بمغناطيس دائم عالي السرعة من ZIQI

Air-floating main unit Sectional drawing

الوحدة الرئيسية العائمة بالهواء: احتكاك صفري، كفاءة عالية

كيف يعمل

1. التكامل الأساسي: تجمع الوحدة بين مروحة طرد مركزي، ومحرك مغناطيس دائم عالي السرعة، ومحامل تعليق هوائي، ومحول تردد متخصص.

2. الدفع المباشر: تُنقل الطاقة الحركية من المحرك عالي السرعة مباشرة إلى المروحة، وتتحول إلى طاقة كامنة (ضغط) عبر الحلزون.

3. احتكاك صفري: تتحكم المستشعرات الذكية في مكونات التعليق الهوائي لتوليد الشفط، مما يعلّق عمود الدوار بالكامل. عدم وجود تلامس فعلي يعني عدم وجود تآكل.

مروحة تدفق ثلاثي

مصممة بألمنيوم بدرجة الطيران وديناميكا هوائية ثلاثية التدفق لتحقيق أقصى كفاءة.

المادة: ألمنيوم طيران عالي القوة
العملية: تفريز دقيق بخمسة محاور
العمر: أكسدة أنودية صلبة لعمر خدمة يزيد عن 20 سنة

محرك PM عالي السرعة

محرك مغناطيس دائم مدمج قادر على سرعات قصوى مع فقدان نقل صفري.

السرعة: حتى 400,000 rpm
الكفاءة: كفاءة المحرك تتجاوز 98 بالمائة
الاعتمادية: 40,000 عملية تشغيل/إيقاف بدون أعطال

تقنية محمل رقائق الهواء

يتشكل غشاء غازي هيدروديناميكي على شكل إسفين بين الدوار والرقائق المرنة، مما يدعم الدوار بالهواء فقط.

خالٍ من الزيت بنسبة 100 بالمائة: لا حاجة لزيت تشحيم.
احتكاك صفري: يدور العمود في حالة تعليق.
عمر شبه دائم: يتطلب صيانة محدودة للغاية.

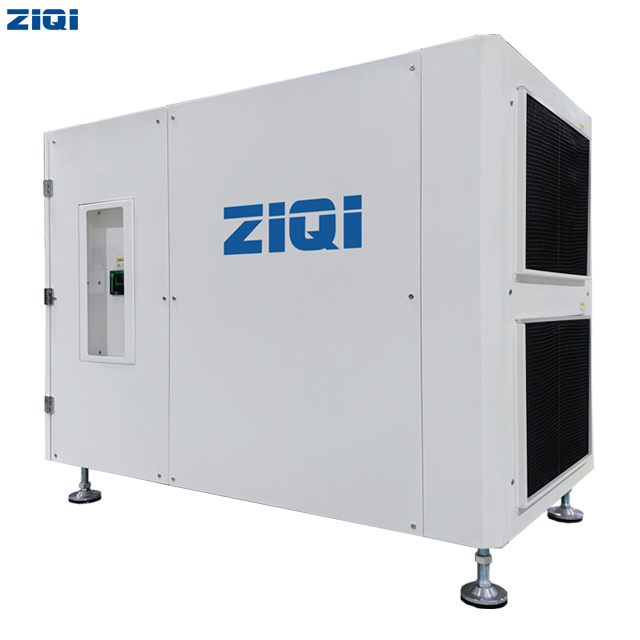

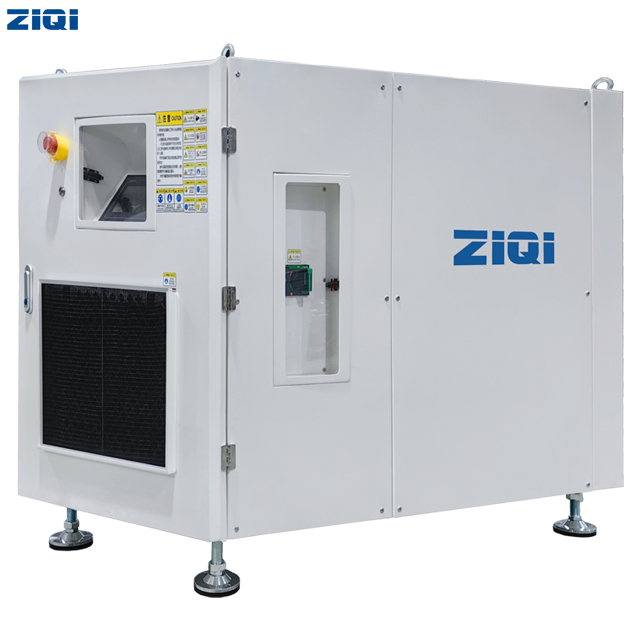

هيكل الماكينة الكامل

ZIQI Centrifugal Blower Complete Machine

مهوي طرد مركزي بتعليق هوائي من سلسلة GABO

النطاق: GABO-15 ~ 110

الطراز	القدرة (kW)	إزاحة الهواء (m³/min) عند الضغط (kPa)
الطراز	القدرة (kW)	15 kPa	20 kPa	30 kPa	40 kPa
GABO-15	15	33	30	25	-
GABO-18.5	18.5	40	37	30	-
GABO-22	22	48	44	36	-
GABO-30	30	65	60	49	21.6
GABO-37	37	81	74	61	34
GABO-45	45	98	90	74	45
GABO-55	55	120	110	90	53
GABO-75	75	164	150	123	60
GABO-90	90	196	180	147	74
GABO-110	110	240	220	180	86

منفاخ طرد مركزي بتعليق هوائي من سلسلة GAB

النطاق: GAB-22 ~ 200

الطراز	القدرة (kW)	إزاحة الهواء (m³/min) عند الضغط (kPa)
الطراز	القدرة (kW)	40 kPa	60 kPa	80 kPa	100 kPa	120 kPa
GAB-22	22	30	-	-	-	-
GAB-30	30	33	24	-	-	-
GAB-37	37	45	34	28	-	-
GAB-45	45	55	36	34	21.6	-
GAB-55	55	60	51	42	34	29
GAB-75	75	80	64	55	45	38
GAB-90	90	96	77	61	53	45
GAB-110	110	119	92	84	60	58
GAB-130	130	141	109	87	74	63
GAB-150	150	162	140	110	86	74
GAB-175	175	198	160	138	104	83
GAB-200	200	215	167	130	112	94

مضخة تفريغ طرد مركزي بتعليق هوائي من سلسلة GAW

النطاق: GAW-17.5 ~ 37

الطراز	القدرة<br>(kW)	إزاحة الهواء (m³/min) عند الضغط (kPa)
الطراز	القدرة<br>(kW)	30 kPa	40 kPa
GAW-17.5	17.5	22	18
GAW-22	22	27	22
GAW-30	30	44	35
GAW-37	37	63	45
