يستخدم مجفف التبريد درجة الحرارة المنخفضة لمبخر نظام التبريد لخفض درجة حرارة الهواء المضغوط، ثم تكثيف الماء للحصول على مصدر هواء مضغوط جاف؛ ولكن تبريد الهواء المضغوط لا يعني بالضرورة طرد الماء، لأن الكثير من الماء المكثف يُحمل بعيدًا عن مجفف التبريد بسبب سرعة تدفق الهواء المضغوط، مما يؤدي إلى ظاهرة محتوى مائي زائد في الطرف الخدمي؛

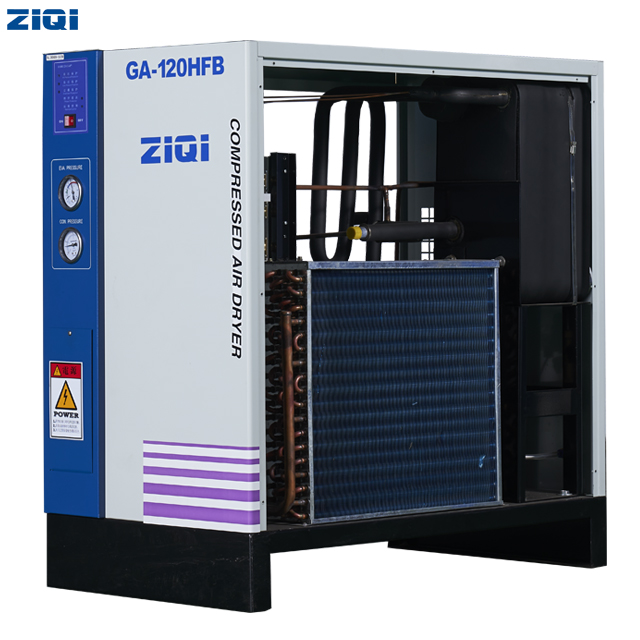

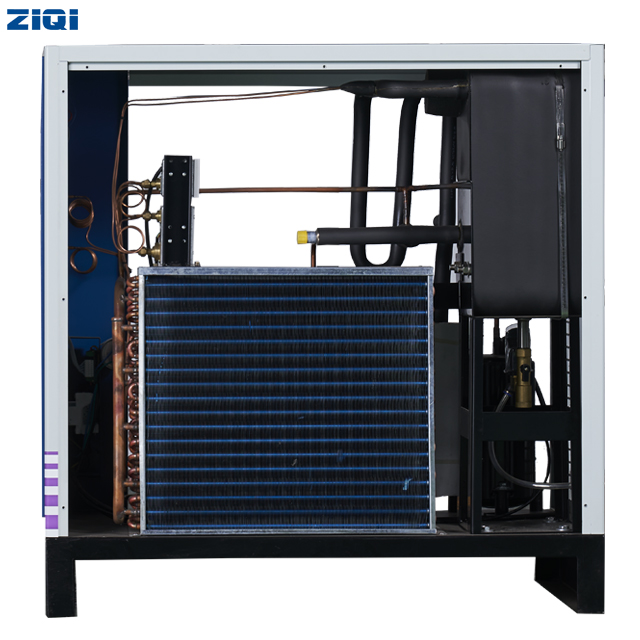

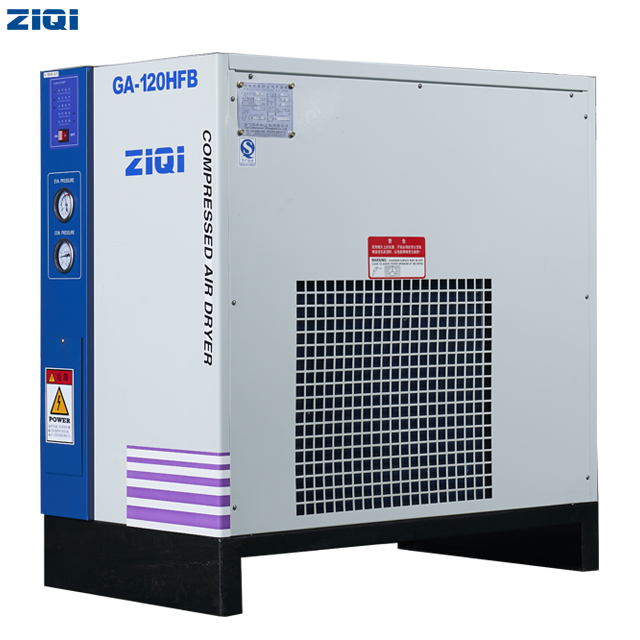

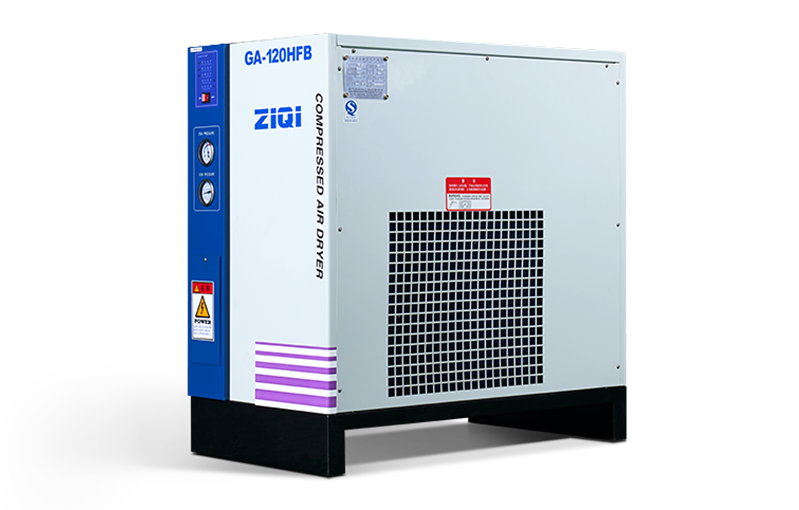

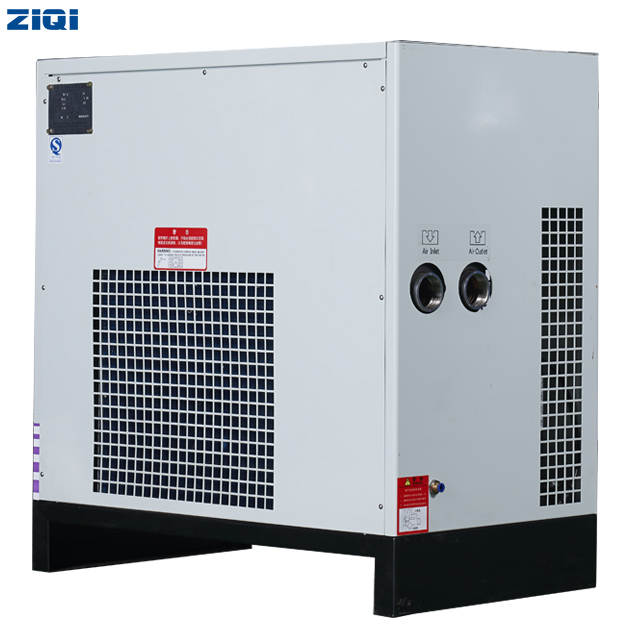

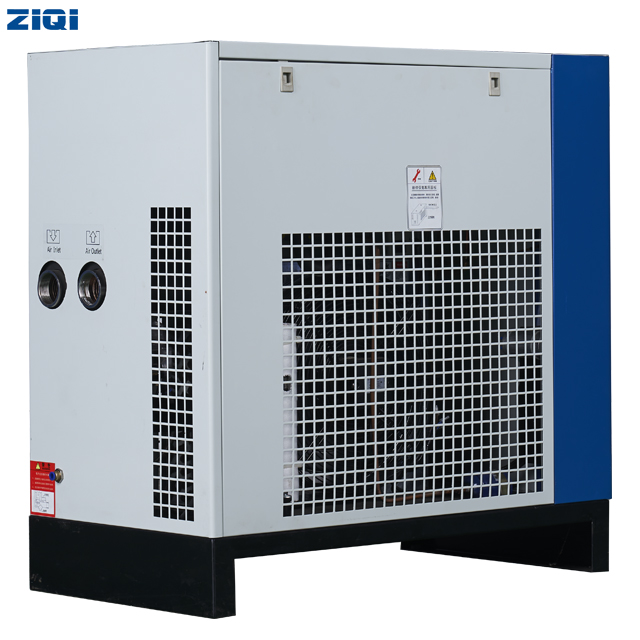

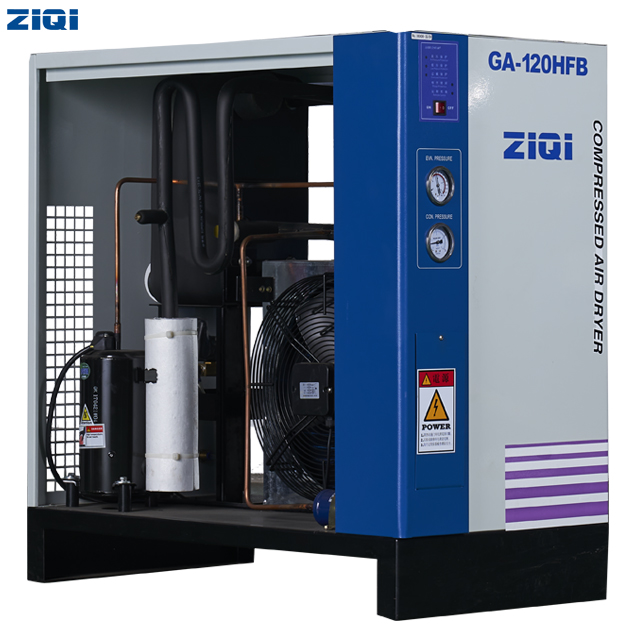

مجفف التبريد الهوائي من سلسلة GA هو جهاز جديد تم تطويره لحل هذه المشكلة. الميزة الرئيسية هي أن المبخر الأفقي مصمم بتكوين فرق رأسي. في أسفل المبخر مزود بجهاز تكثيف ثانوي عالي الضغط للمبرد، هذا التصميم الدقيق لا يجعل نظام التبريد أكثر استقرارًا فحسب، بل يستخدم أيضًا مبدأ الجاذبية لجعل الماء المكثف أكثر صعوبة في الحمل بعيدًا عن المبخر بواسطة الهواء المضغوط السريع الحركة، بحيث يمكن تصريف الماء المكثف بالكامل.
تحت ظروف عمل مختلفة، سيكون حجم الهواء لجميع أنواع مجففات التبريد مختلفًا. لاختيار مجفف تبريد مناسب، يجب مراعاة خمسة عوامل مثل معدل تدفق الهواء المضغوط، الضغط، درجة حرارة المدخل، درجة حرارة البيئة ونقطة الندى المطلوبة.
مثال: تشير لوحة اسم الضاغط إلى أن حجم الهواء الخارج هو 5.2 م³/دقيقة، ضغط الهواء الخارج 0.8 ميجا باسكال، أقصى درجة حرارة خروج 50℃، ودرجة حرارة البيئة في غرفة الضاغط 38℃، ونقطة الندى المستهدفة 10℃.
إذًا: قدرة معالجة مجفف التبريد = 5.2 Nm³/دقيقة ÷ 0.75 ÷ 1.12 ÷ 1.0 = 6.2 Nm³/دقيقة
نموذج مجفف التبريد الذي يجب اختياره هو GA-50HFB.
